PMC調制相襯顯微觀察的操作方法：

? 用低倍物鏡（如10X）對樣品進行聚焦；

? 聚光鏡要定位在正確的工作距離并調整好光軸中心；

? 調節聚光鏡狹縫孔徑，使孔徑帶與物鏡調制器相應區間對齊；

? 調節偏振器，實現顯微圖像襯度變化，適應不同折射率相位樣品觀察要求；

盡管PMC對中調節是非常簡單地一次性完成，但建議對于初次使用應盡量仔細按照以下方法進行儀器調整，以達到最佳顯微觀察效果。.

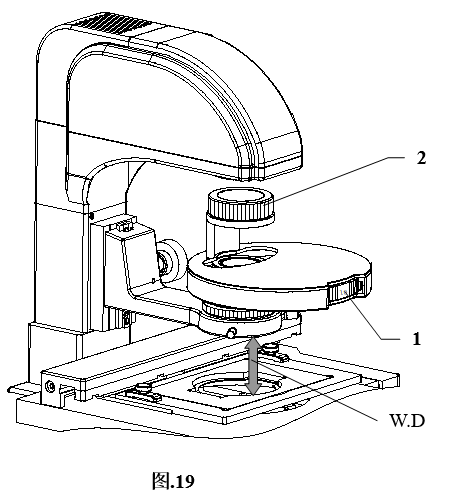

(1) 將聚光鏡系統安裝在倒置顯微鏡上，如圖19所示。安裝時將有刻度標識的旋轉盤面向操作者，并將聚光系統調整至刻線位置（見圖5所示），以滿足其正確的工作距離；

(2) 旋轉聚光鏡的轉盤1 (如圖19) (或移動拉板)，將完

MC調制相襯顯微觀察的操作方法：

? 用低倍物鏡（如10X）對樣品進行聚焦；

? 聚光鏡要定位在正確的工作距離并調整好光軸中心；

? 調節聚光鏡狹縫孔徑，使孔徑帶與物鏡調制器相應區間對齊；

? 調節偏振器，實現顯微圖像襯度變化，適應不同折射率相位樣品觀察要求；

盡管PMC對中調節是非常簡單地一次性完成，但建議對于初次使用應盡量仔細按照以下方法進行儀器調整，以達到最佳顯微觀察效果。.

(1) 將聚光鏡系統安裝在倒置顯微鏡上，如圖19所示。安裝時將有刻度標識的旋轉盤面向操作者，并將聚光系統調整至刻線位置（見圖5所示），以滿足其正確的工作距離；

(2) 旋轉聚光鏡的轉盤1 (如圖19) (或移動拉板)，將完全通光孔置于光路中；

(3) 將偏振器2 安裝在聚光鏡上部的固定軸上，如圖19所示。
.

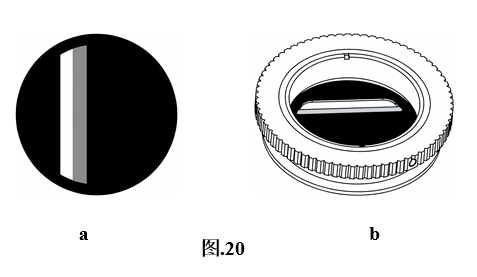

注：一套PMC聚光鏡組件包括聚光鏡、一個或多個狹縫孔徑（如圖20-a）組成, 狹縫孔徑用固定座(如圖20-b)安裝在轉盤或拉板上，并將其設置在聚光鏡的前焦平面上，每一組狹縫孔徑都成像于調制相襯物鏡的后焦平面，這一點同相位相襯是非常相似的。

(3) 安裝PMC 物鏡，將低倍物鏡轉入光路中并對樣品聚焦，當聚焦清晰后，再將樣品移出光路，這樣對后續的聚光系統狹縫孔徑與物鏡調制器對中調節有幫助。

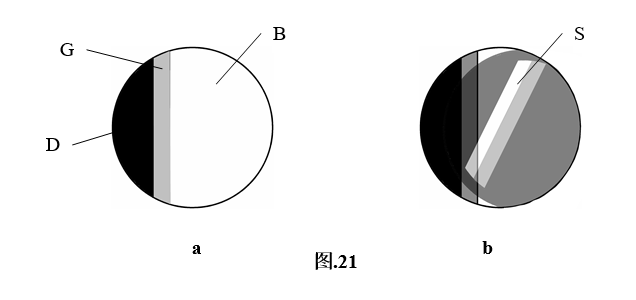

(4) 將聚光鏡轉盤旋至通光孔（O）位置，再利用一個對中目鏡（對中望遠鏡）對物鏡調制器聚焦（如圖21-a），可以在對中目鏡中觀察到調制器的像，視場分為三個區域，分別為黑暗（D）、灰度區（G）與空白區（B） (如圖21-a)。注：調制相襯物鏡也可用于明視場、暗視場、熒光、偏光等，調制器的方向因物鏡螺紋相對轉換器安裝孔的位置不同而呈現不同的方向（如圖.21-b），這需要狹縫聚光鏡的孔徑調中與之匹配。

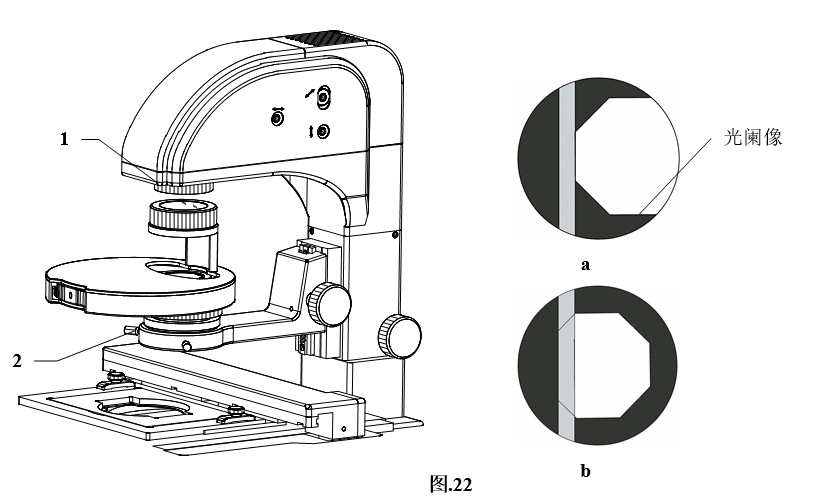

(5) 適當關小可變視場光闌1 (如圖.22) ，可以對中目鏡中觀察到光闌像，如果光闌像偏離視場中心，可以通過聚光系統調中螺釘2 (如圖.22) 調中，調整后如圖.22-所示，然后再將可變視場光闌開至最大。

(6)  選擇聚光鏡狹縫孔徑與相匹配的調制相襯物鏡(如10X PMC 物鏡對應10X 狹縫孔徑), 本儀器的狹縫孔徑安裝在固定座內，可以任意旋轉，也可進行適當水平移動，以便于同物鏡調制器對中。

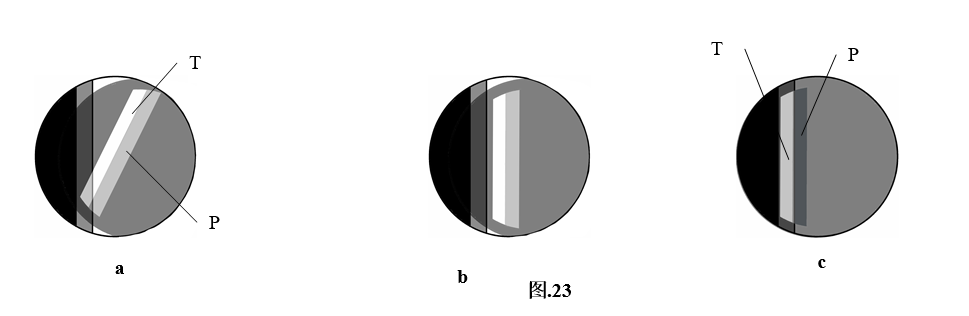

(7)  利用對中目鏡對狹縫孔徑與物鏡調制器聚焦，在視場內可以觀察到如圖23-a所示的調制器與狹縫孔徑像，如前所述，由于物鏡是螺紋安裝，因此調制器的方向是任意的，需要通過狹縫孔徑的旋轉與水平移動進行調中。狹縫孔徑像中有兩部分通光區間，一部分是透射區（T），另一部分是亮度受偏振器而改變的偏振區(P)(如圖23-a)。

(8) 旋轉狹縫孔徑座，使矩形孔徑的長邊與物鏡調制器的灰度區（G）平行，(如圖23-b)。

(9) 水平移動狹縫孔徑座，使透射區（T）完全進入到調制器的灰度區（G），偏振區(P)處于調制器空白區（B）,見圖 23-c所示。

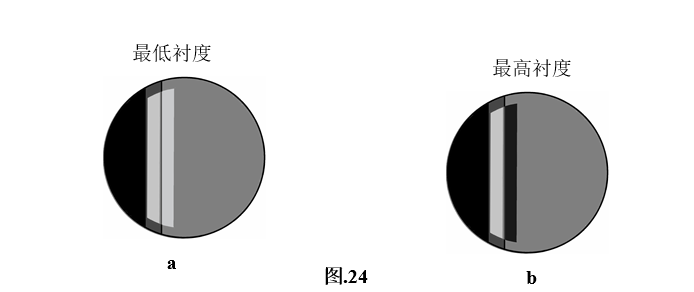

(10) 旋轉聚光系中的偏振器 (如圖.19)，注意觀察此時偏振區的亮度變化，當偏振器與狹縫孔徑中的偏振區平行時，偏振區（P）具有最大透射率，同時圖像襯度最低，如圖24-a所示，當偏振器旋轉90度后，與狹縫孔徑中的偏振區垂直時，即正交，此時偏振區（P）具有最小透射率，同時圖像襯度最高，如圖24-b所示。

(11)  轉換另一個調制相襯物鏡，同時選擇與之相匹配的狹縫孔徑，按著上述操作方法中的 (8)~(10)進行調整，再將其余物鏡按同樣方法進行調整。.

(12) 取出對中目鏡，換上正常觀察目鏡，便可進行調制相襯顯微觀察。

通過上述調整后，在視場中可以觀察到呈現三維狀態的顯微圖像，如圖25所示的硅藻，指紋圖像。為了獲得更加良好的觀察效果，建議可采用單色光，如綠光、藍光進行觀察。.
