清潔度分析系統

產品中心 > 工業顯微鏡 > 清潔度分析系統

清潔度分析系統

分享到：

系統配置清單

NO

項目

技術參數

1-1

正置金相顯微鏡（2選1）

型號：可配置顯微鏡

鏡頭：5倍，10倍，20倍，50倍

1-2

體式顯微鏡

（2選1）

型號：多種型號可選

連續變倍體式顯微鏡；

放大倍數范圍0.7-4.5，通過旋鈕進行變倍調節；

偏光裝置：可選

2

電動載物臺

平臺行程：水平方向*豎子方向=70*70（單位mm）

螺桿導程：2000μm

重復定位精度：±5μm以內

16細分下的分辨率：?jiǎn)尾?span>0.625μm

步進電機步距角：1.8°

額定工作電流：?jiǎn)屋S1.0A（24V電源供電）

最大負載：≥5kg

最大往返間隙：5微米

3

驅動控制箱

長*寬*高：307*260*105（單位：毫米）

觸摸屏：實時顯示數據以及觸控操作

采用通用232串口與PC機進行通信（115200波特率）

串口控制，能設置電機的移動速度，移動距離，移動方向

4

攝像頭

300萬或500萬數字?jǐn)z像頭

5

軟件

清潔度圖像分析軟件

6

電腦（選配）

推薦配置：WIN7操作系統，4核CPU，4G內存。

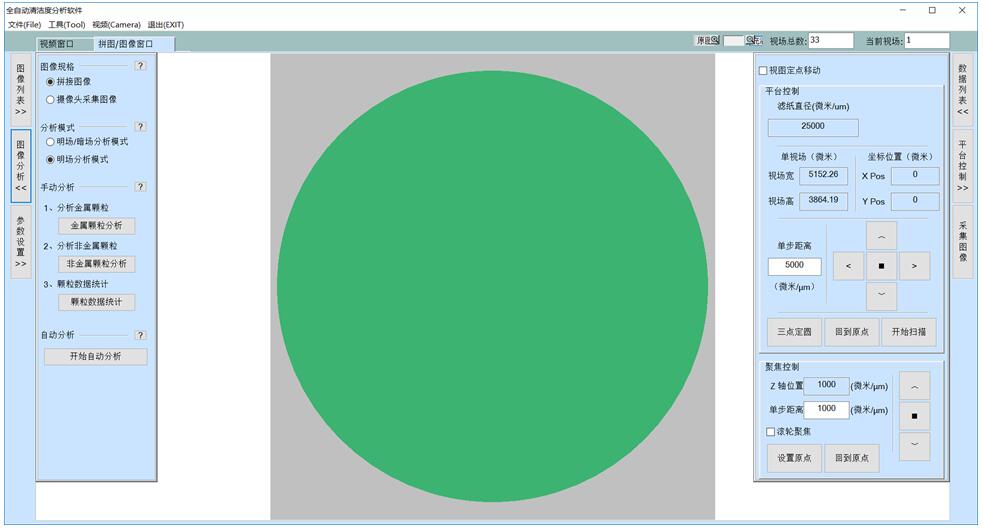

1、界面簡單。

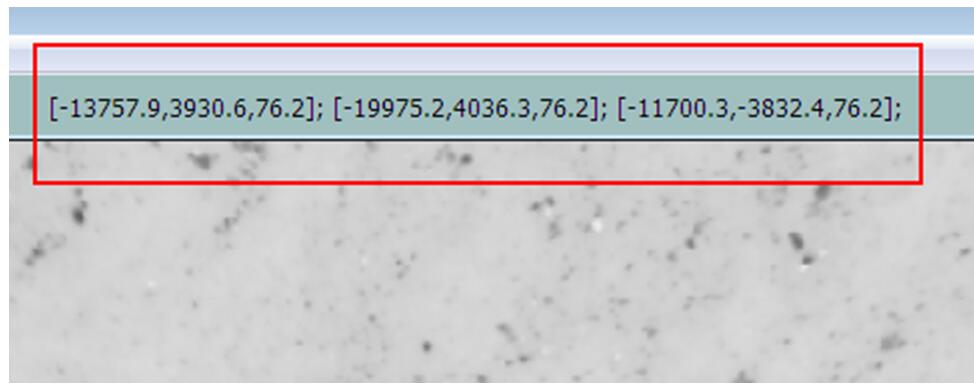

2、三點定圓確定濾紙大小

軟件采用三點定圓的算法,確定濾紙的直徑和掃描范圍。


3、全自動掃描，圖像拼接、手動聚焦

快速、高效、精準的濾膜圖像自動掃描和拼接（如果用體式顯微鏡方案，速度大約2分鐘）。可定點移動到指定視場或顆粒位置進行觀察，可用鼠標滾輪調節焦距。


4、自動搜出金屬、非金屬顆粒以及纖維

（1）明場/暗場分析模式：

對明場圖像進行金屬顆粒分析，對暗場圖像（分析時，需加裝偏光裝置）進行非金屬顆粒分析，最后進行顆粒數據統計。

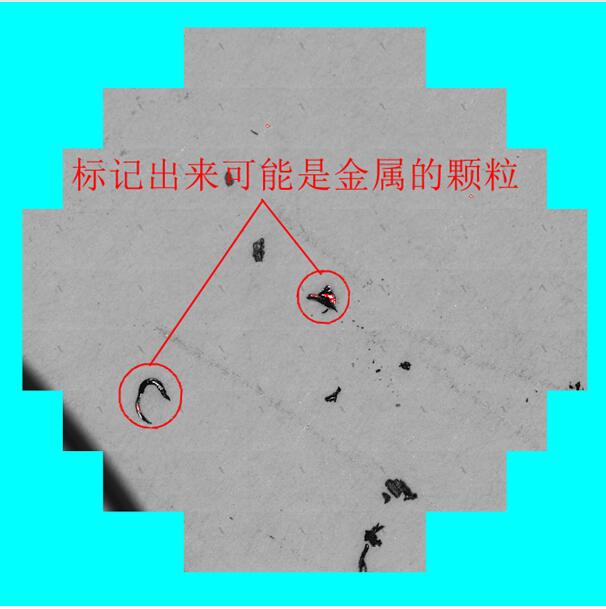

l  先載入明場模式下的圖像進行金屬顆粒分析。


                         （明場下標記可能是金屬的顆粒）

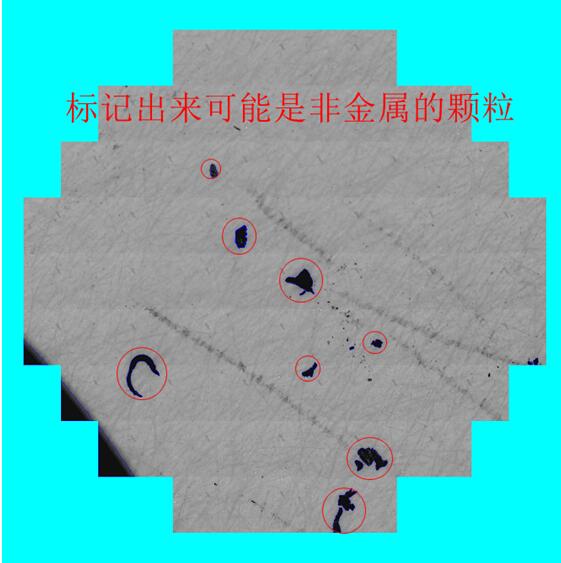

II 再載入暗場模式下的圖像進行非金屬顆粒分析

                         （暗場下標記可能是非金屬的顆粒）

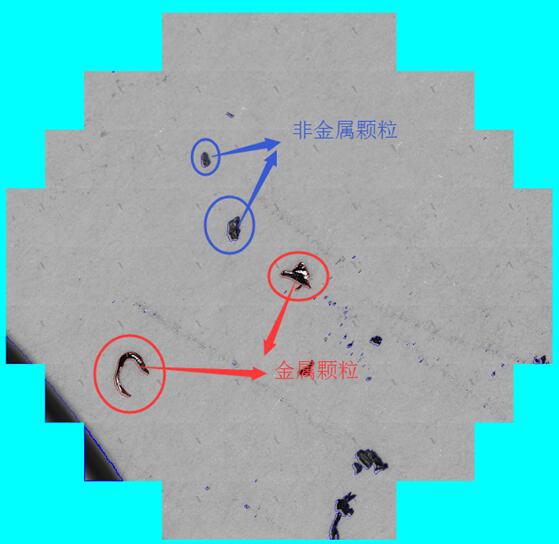

lII  最后進行顆粒數據統計：軟件自動整合明場和暗場下的分析結果進行顆粒數據統計

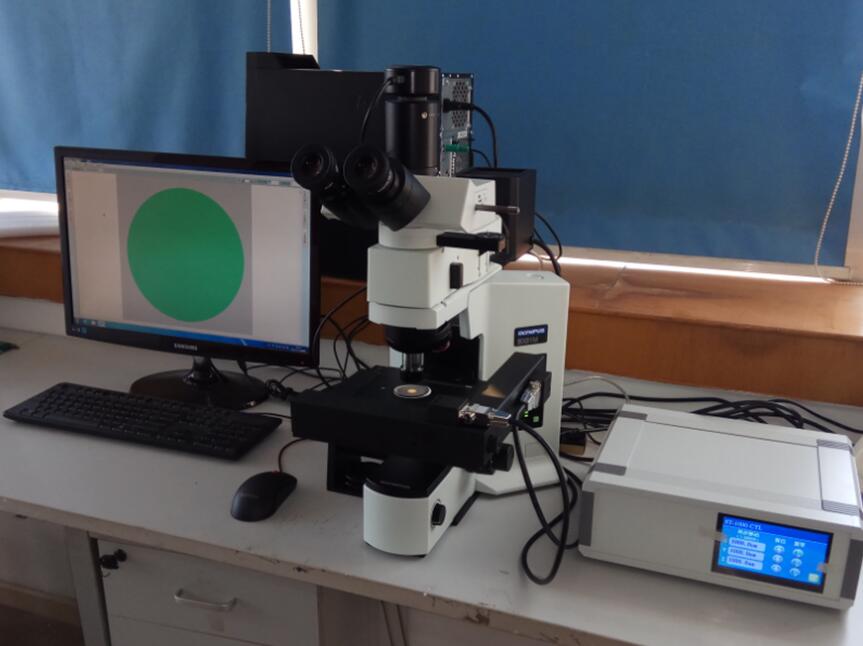

正置金相顯微鏡方案：

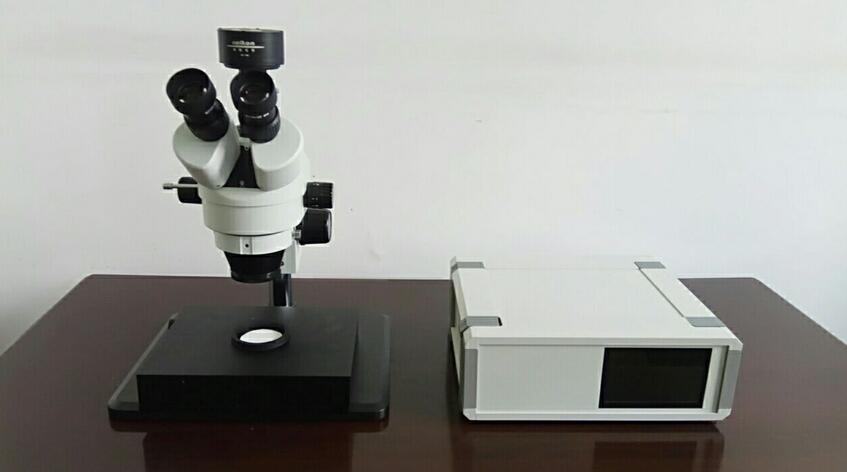

體視顯微鏡方案：
