物鏡的數值孔徑表示物鏡收集光線的能力。物鏡對試樣上各點的反射光收集得越多，其分辨率越高，成像越清晰， 用下列公式進行計算:

N.A.= n*sinφ

式中,n為物鏡與試樣之間介質的折射率；φ為物鏡孔徑角的一半。由上述公式可知、φ角越大﹑物鏡前透鏡收集光線的能力就越大。φ角的大小取決于前透鏡的尺寸和物鏡的工作距離(即顯微鏡成像清楚時﹐從試樣表面到前透鏡之間的距離)。對于干系物鏡(即物鏡與試樣之問的介質為空氣),由于n=1,因而物鏡的數值孔徑不能大于1,一般為0.9左右。對于油浸物鏡﹐由于物鏡與試樣之間放了折射率較大的介質﹐因而進入物鏡的光線增加﹐如圖2所示,可以看出,孔徑角為2φ的油浸物鏡收集光線的能力相當于孔徑角為2φ₁的干系物鏡。當介質為n=1.515的松柏油時,數值孔徑值最大可達1.4左右。油浸物鏡在物鏡鏡體上刻有Hi,oil或ol,同時有環繞鏡體的白圈標志。物鏡的數值孔徑一般都標在物鏡的鏡體上。

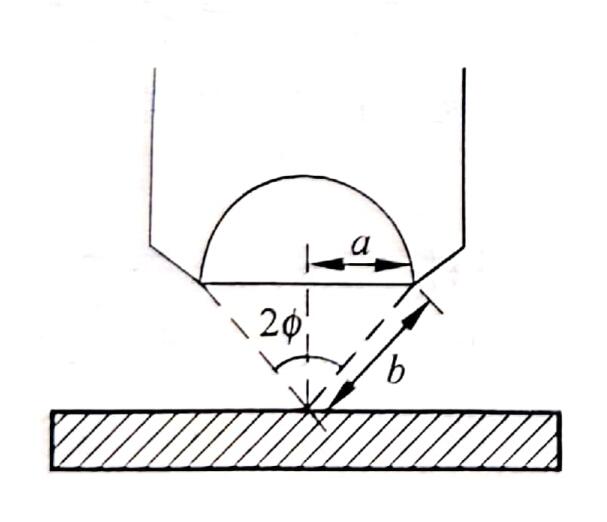

                  圖1
干系物鏡的孔徑角和數值孔徑
N.A.=sinφ=a/b

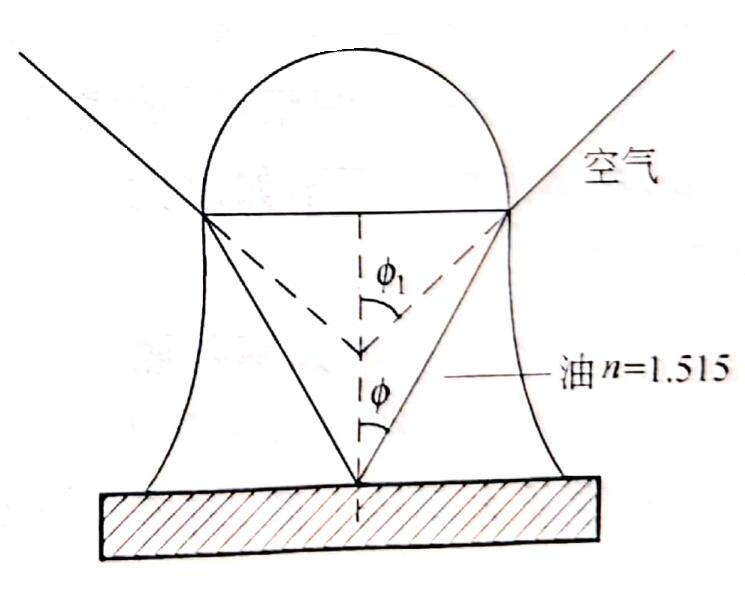

                      圖2
油系物鏡的孔徑角和數值孔徑
N.A.=sinφ₁=nsinφ

    物鏡的數值孔徑的大小，標志著物鏡分辨率的高低，即決定了顯微鏡分辨率的高低。它與其他技術參數有著密切的關系,它幾平?jīng)Q定和影響著其他各項技術參數。它與分辨率成正比;與放大率(有效放大率)成正比;與焦深成反比; NA 值的平方與圖像亮度成正比; NA 值增大,視場寬度與工作距離都會相應地變小。
    這里要提醒的是物鏡的數值孔徑的重要性并不低于其放大倍數,如果數值孔徑不足,放大倍數雖然盡量提高,也沒有多大意義,因?yàn)橄噜彽膬牲c(diǎn)若不能很好地鑒別時,即使放大倍數再高(即虛偽放大)實際上還是不能將這兩個點鑒別清楚。為了充分發揮物鏡數值孔徑的作用,在觀察時,聚光鏡的 NA 值應等于或略大于物鏡的 NA 值,在顯微照相時則應小于物鏡的 NA 值。
     聚光鏡的類型不同,其 NA 值的大小也不同,總的說來為0.05~1.4,它可通過調節孔徑光闌的大小來改變 NA 值的大小,從而達到與物鏡 NA 值相匹配使用的效果。有的聚光鏡還可以把上透鏡推出光路, NA 值則下降。
