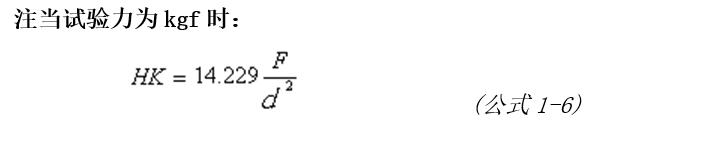

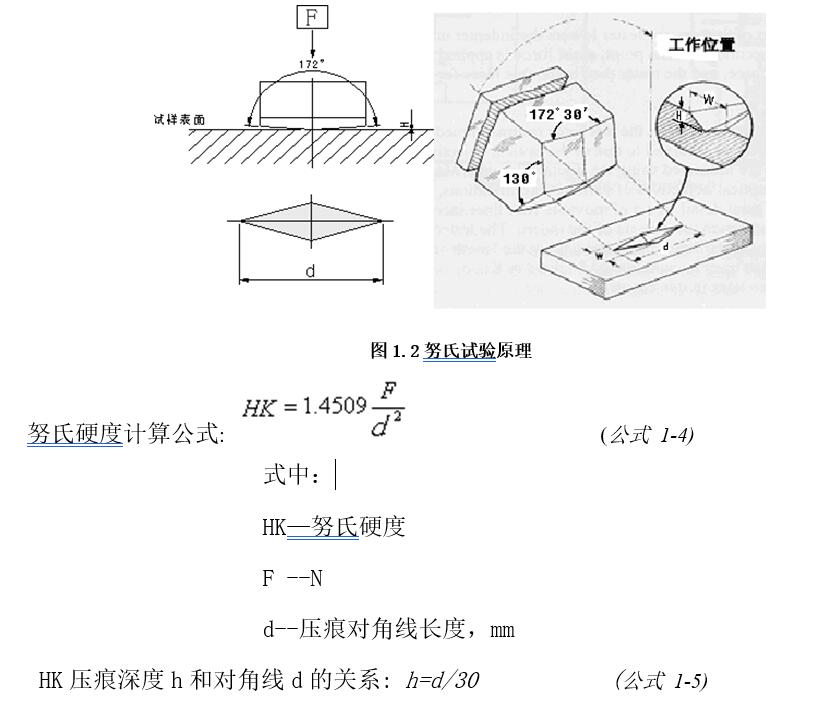

努氏的試驗(yàn)原理和維氏原理一樣,只是其壓頭和維氏的有所區(qū)別,努氏是底面為菱形的棱錐形金剛石壓頭。與試件表面垂直的壓痕在外形上為一個(gè)菱形，兩條對(duì)角線(xiàn)長(zhǎng)度之比大約為7比1（見(jiàn)圖1.2）。由于努氏壓頭的幾何特性，在試驗(yàn)力較小時(shí)測(cè)出的對(duì)角線(xiàn)精度較高。壓痕的深度很淺，約為長(zhǎng)對(duì)角線(xiàn)的1/30。由于這個(gè)特性，努氏測(cè)試很適用于測(cè)試薄的涂層、表面硬化層、金屬薄片、脫碳層和硬的易碎金屬等的硬度
